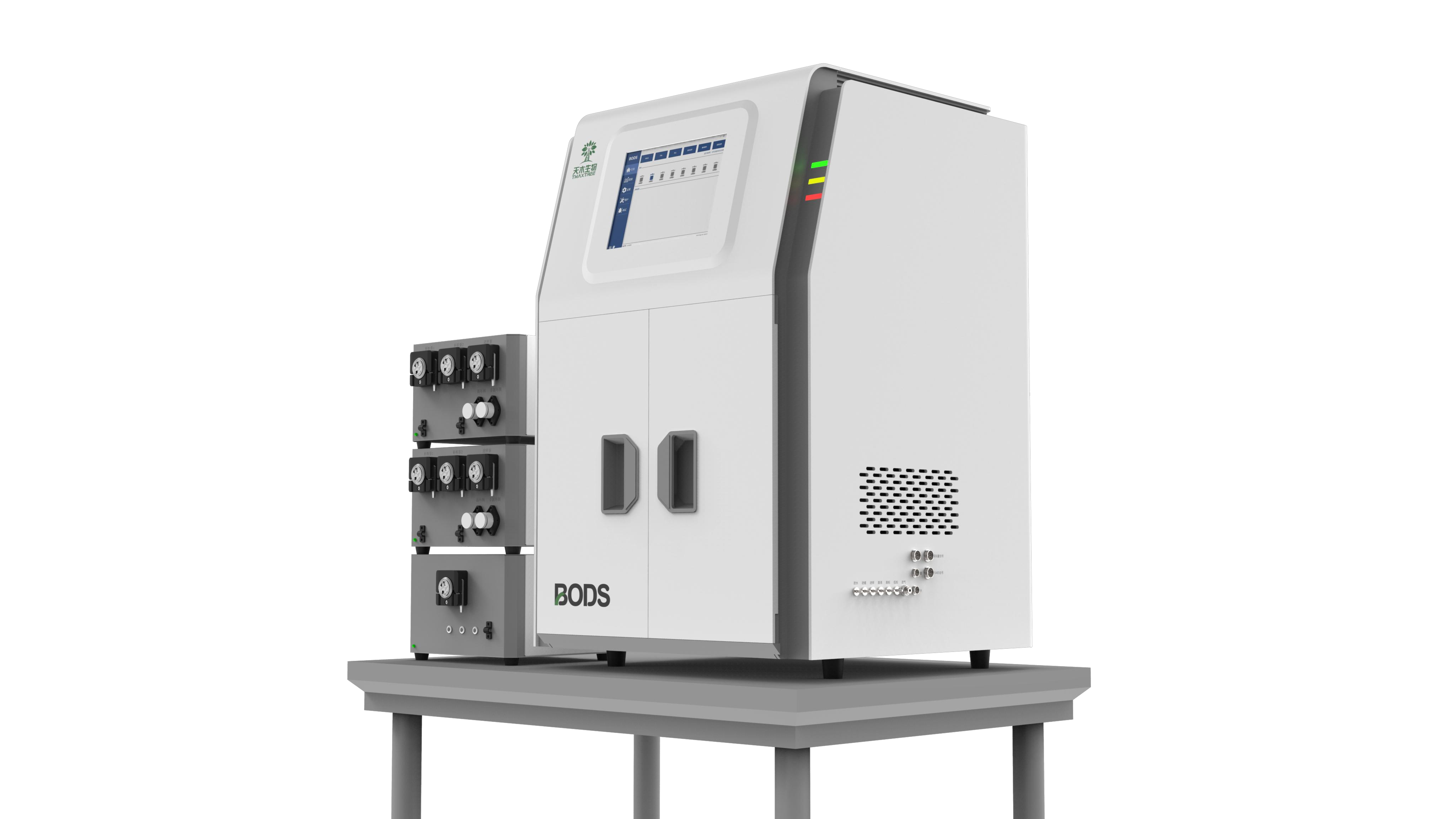

一、產品簡介：
微生物發酵在線檢測系統（Bioreaction Online Detection System，BODS）是一種對生物反應器進行全自動在線取樣、處理、檢測和留樣的儀器。該儀器具有取樣體積小、多參數檢測、全自動、時效性高等特點，可避免因取樣體積過多影響整個發酵系統，同時多參數檢測，可實時顯示罐內生物量、底物消耗和產物生成情況，也可及時調節反饋控制系統，實現底物的精確控制流加等，提高發酵過程控制效率，為發酵過程優化和工藝放大提供數據支撐。

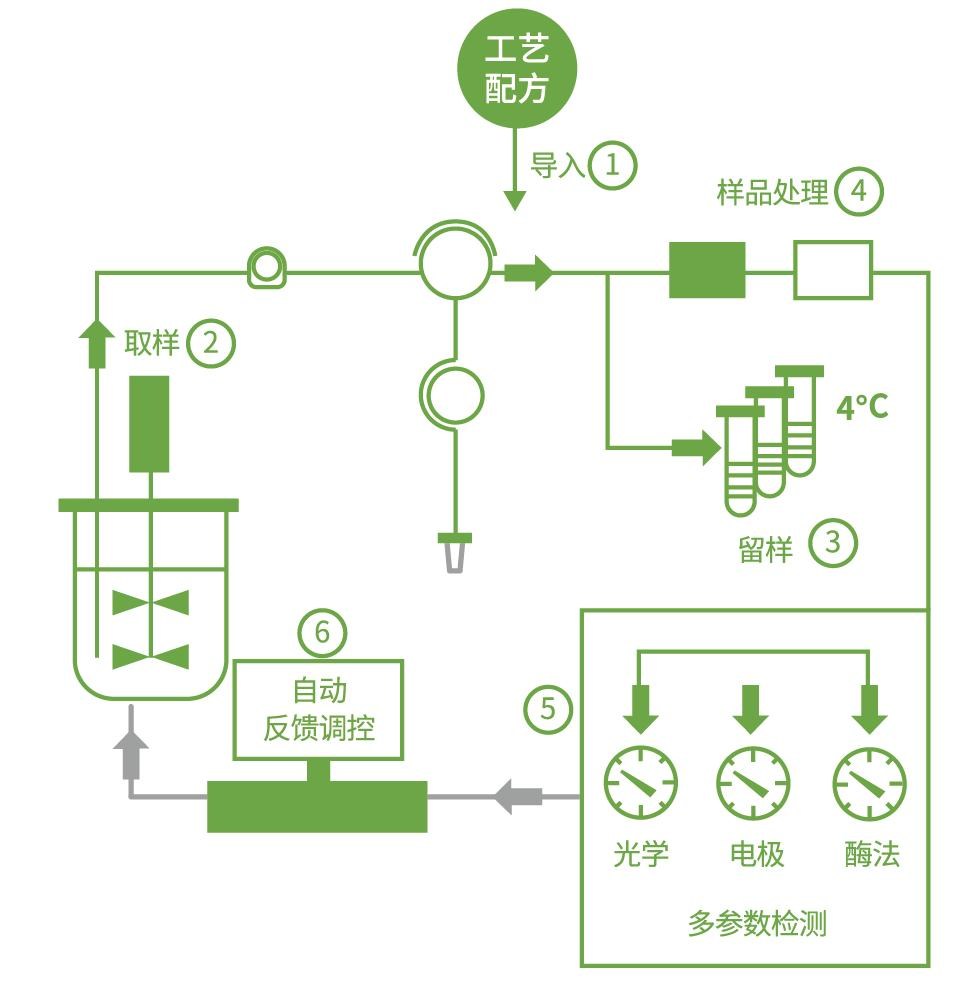

二、工作原理：
① 導入：客戶提前導入整個發酵周期內的工藝參數配方；
② 取樣：利用BODS配套的取樣模塊完成發酵液的取樣；
③ 留樣：進入到BODS內的部分樣品留存到4℃留樣模塊；
④ 樣品處理：BODS可完成樣品的自動過濾或稀釋；
⑤ 多參數檢測：BODS可完成光學、電極、酶法等多參數檢測；
⑥ 自動反饋調控：通過BODS內置的多種補料策略，實現底物濃度的精準調控
三、技術參數：
技術參數 | BODS企業版 | BODS科研版 |
型號 | BODS-E | BODS-R |
適宜發酵體系 | 中試或生產罐 | 1-50L發酵罐 |
取樣模式 | 單向取樣，取樣速度≥100mL/min | 循環取樣(零死體積設計),或單向取樣，取樣速度≥100mL/min |
取樣通道 | 主機集成，1通道 | 外置模塊，標配，1通道；選配，根據實驗需要，1~8通道靈活配置 |
酶膜檢測參數 | 可選：葡萄琥、乳酸、谷氨酸、賴氨酸、木糖、乙醇、甲醇、甘油；檢測范圍：0.2-200g/L | |
酶膜檢測通道 | 標配1通道，選配4通道 | 標配2通道，選配4通道 |
自動稀釋系統 | 雙樣品稀釋池，精確稀釋10-1500倍 | |
補料模塊 | 無 | 一路反饋調控補料，多種補料策略可選 |
反饋補料信號 | 標配，可將本機檢測結果以模擬量輸出信號反饋給DCS系統 | |
打印機 | 無 | 主機集成標配，針式撞擊點陣打印 |
OD檢測 | 主機集成選配，檢測波長：600nm(標配單波長檢測，可擴展至350-800nm全波長雙通道檢測); 檢測范圍：0-1500 | |
熒光檢測 | 無 | 選配，單波段LED高功辛激發光源(5mW), 350-800nm多波段檢測 |
留樣模塊 | 選配，支持最多2個標準24孔板留樣，留樣體積1-6mL可調，4℃低溫保存 | |
離子檢測參數 | NH±:0.01-20g/L;Na+:0.01-20g/L;K:0.01-20g/L;Ca2:0.01-20g/L | |
離子檢測通道 | 主機集成選配，1通道、3通道 | |
離線檢測 | 無 | 主機集成選配，最多48樣品/批次 |
低濃度檢測 | 主機集成選配，過濾發酵液中大顆?；蚪Y(jié)晶物質后對過濾原液進行檢測，檢測下限0.04g/L | |
尺寸：寬×深×高 | 550×502×760mm | 576×568×870mm |
四、應用案例：

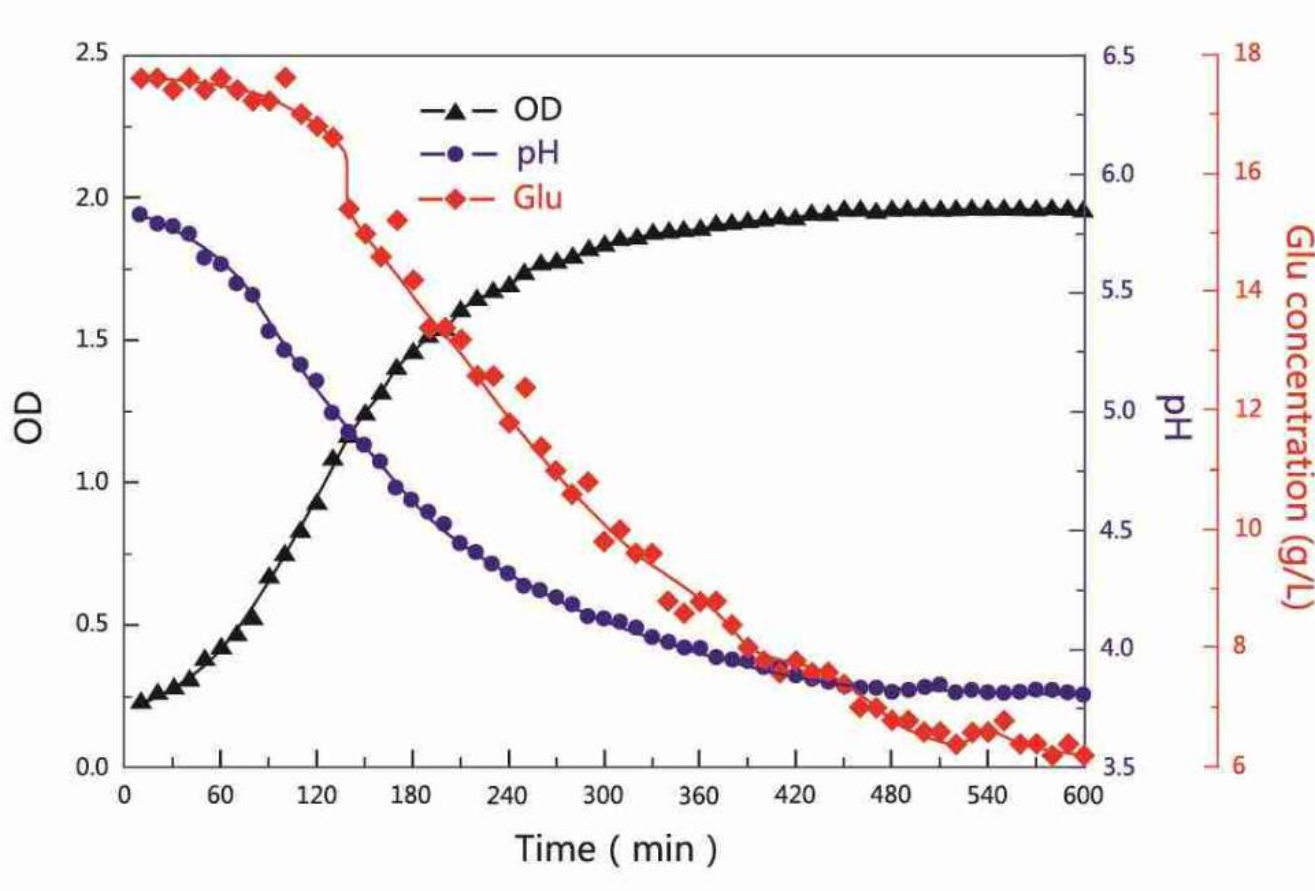

案例一：植物乳桿菌補料發酵在線檢測

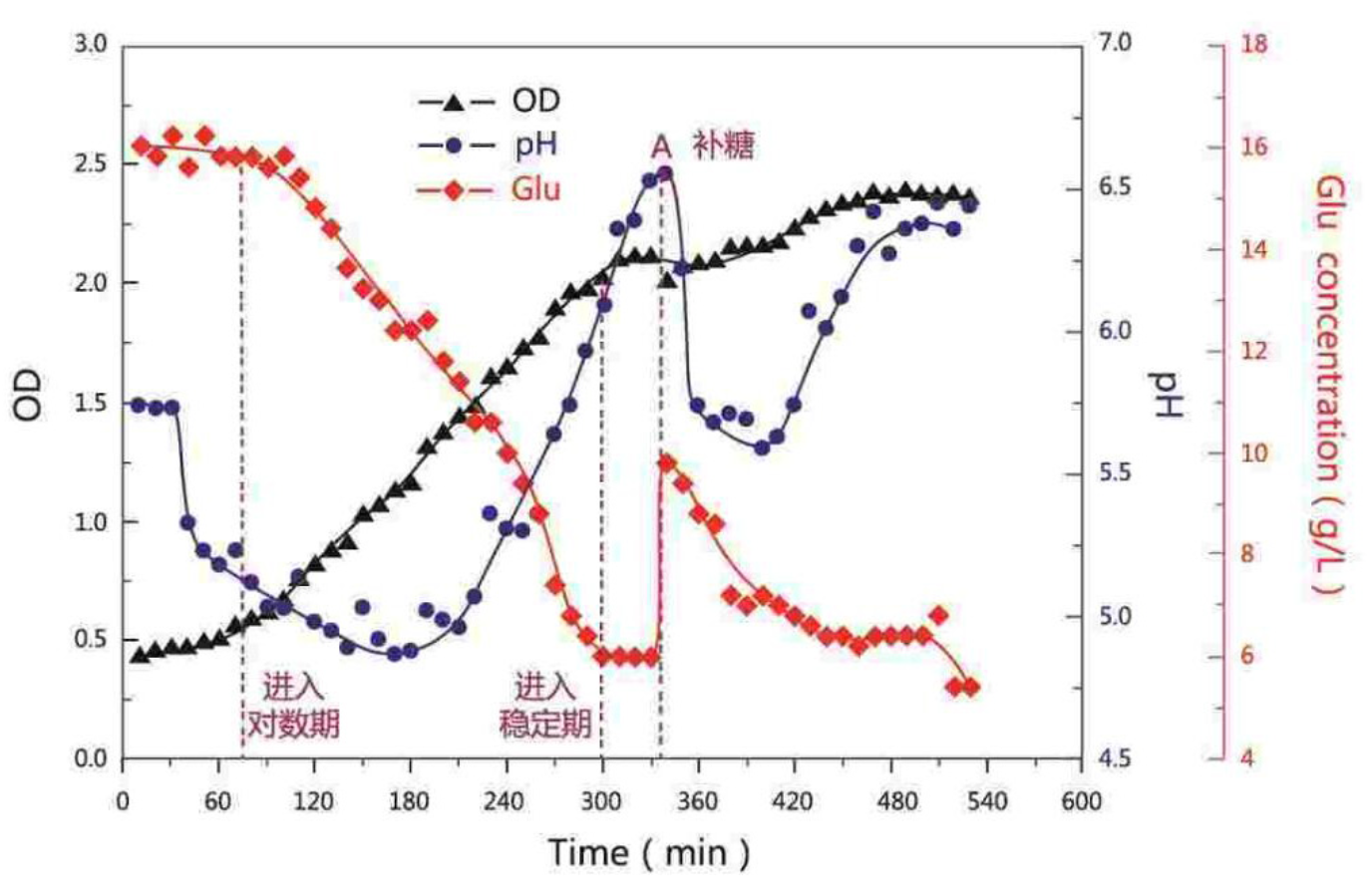

案例二：釀酒酵母補料發酵在線檢測
